结晶造粒流化床

我公司注重产品质量，有专业的售后团队长期免费跟踪服务

技术原理

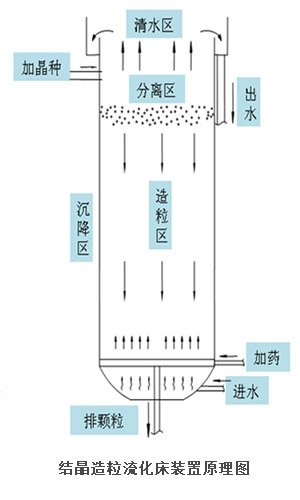

化学结晶循环造粒软化法是一种新型的软化方式，目前在国内软化应用较少。其应用的设备称为：结晶造粒流化床（如右图所示）。该方法主要是根据水中硬度和碱度组成成分，在设备内精确投加NaOH，使水中生成碳酸钙晶体，并且生成的碳酸钙晶体直接附着在晶种表面生长，最终形成径1-3mm的碳酸钙颗粒，将水中硬度降低。对于永硬较高的水质，可以辅助投加碳酸钠提高去除率。

化学结晶循环造粒软化法虽然也是通过投加化学药剂，但是它与石灰法和双碱法的区别在于该软化法在水中的Ca2+不是形成CaCO3沉淀，而是在晶种上结成固体CaCO3晶体。

化学结晶循环造粒流化床工艺优点

我公司注重产品质量，有专业的售后团队长期免费跟踪服务

◆ 药剂投加量小，成本低。由于结晶造粒流化床内部结构设计可以使得药剂精准投加，与水充分混合反应，可以用较小的药剂量产生较好的反应效果，成本较低。

◆ 无废水和污泥的产生。结晶造粒流化床最终产生的除固体碳酸钙颗粒(如下图所示)外，无其他副产物。根据不同水质特点，碳酸钙的纯度不同，正常可达到90%，氧化钙含量可达到50%以上，可以用于建筑材料、脱硫回用等。

◆ 高负荷，大流量。结晶造粒流化床反应器上升负荷可以达到60 m/h -100m/h，单台直径1600mm设备处理水量可以达到200m3/h。

◆ 水质适用范围广。结晶造粒流化床可广泛应用于市政饮用水软化处理，工业矿井水和排污水软化处理，地表水及城市中水软化处理等不同水质。

◆ 系统组成设备少，操作运行简单，自动化控制。结晶造粒流化床软化工艺整套系统设备组成较少，占地面积小，自动化控制，无需太多人工操作，运行维护简单。

◆ 软化效率较高，钙离子去除效率达到60%-90%以上。

◆ 抗水质冲击好，运行灵活。

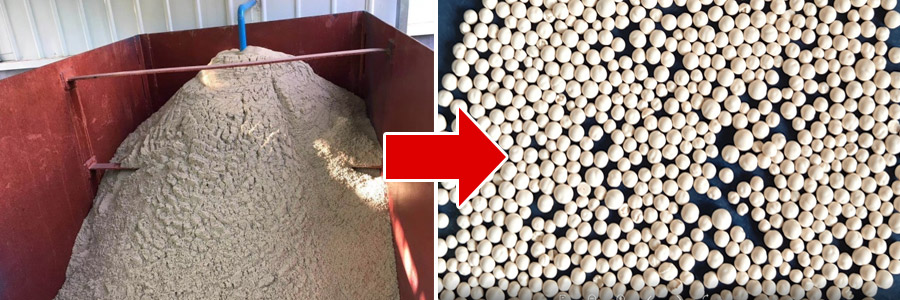

结晶造粒流化床排放的碳酸钙颗粒

应用范围

我公司注重产品质量，有专业的售后团队长期免费跟踪服务

1.工业循环水补充水的预处理；

2.工业循环水排污水的预处理；

3.工业循环水系统的旁流处理；

4.其他工业废水的软化处理；

5.各种高硬度水的处理…

设备选型参数表

我公司注重产品质量，有专业的售后团队长期免费跟踪服务

序号	设备型号	设备外径mm	额定流量m³/h	进出口管径	设备高度mm
1	BYJR-800	Ø800	25-50	DN80	6000
2	BYJR-1200	Ø1200	50-100	DN150	6000
3	BYJR-1600	Ø1600	100-200	DN200	6000
4	BYJR-2000	Ø2000	160-300	DN250	6500
5	BYJR-2400	Ø2400	220-450	DN300	6500
6	BYJR-2800	Ø2800	300-600	DN350	6500
7	BYJR-3300	Ø3300	400-800	DN400	6500

应用业绩表

我公司注重产品质量，有专业的售后团队长期免费跟踪服务

序号	用户名称	处理系统	项目规模	情况介绍
1	河北国华定州发电有限责任公司	循环水补水	1200m³/h	原水水质为水库水；设备运行正常；出水钙去除率最高达90%
2	内蒙古博源联合化工有限公司	循环冷却水	150 m³/h	原水水质为循环水排污水；设备运行正常，项目已验收。
3	河北敬业集团平山县敬业焦酸有限公司	循环水排污水	170 m³/h	原水水质为循环水排污水；项目已验收，设备运行正常，钙去除率≥
4	邢台国泰发电有限责任公司	循环水补水	800m³/h	原水水质为中水；项目进入验收阶段，钙去除率≥
5	河北西柏坡发电有限责任公司	循环水补水	1250m³/h	原水水质为城市中水；已签订合同，设备正在生产
6	西安市长安区自来水厂	地下水	5000m³/d	原水水质为地下水；
……
